หมายเลขรุ่น: SPS40MA12E4S
เงื่อนไขการชําระเงินและการจัดส่ง
แรงดันไฟไดโอดตกคร่อมร่างกาย: |
1.5V |
คะแนนปัจจุบัน: |
20A |
ค่าผ่านประตู: |
20nC |
แรงดันธรณีประตู: |
4V |
แรงดันแยก: |
2500V |
อุณหภูมิทางแยกสูงสุด: |
175°ซ |
การต่อต้านในสถานะ: |
0.1โอห์ม |
ความจุเอาต์พุต: |
50pF |

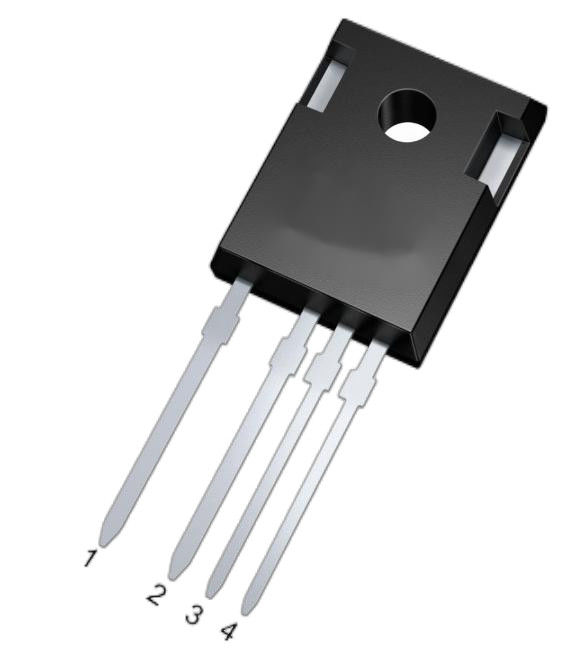

ประเภทของแพคเกจ: |
TO-247 |
ย้อนกลับเวลาการกู้คืน: |
20 น |
ลัดวงจรทนทานต่อเวลา: |
10μs |
สลับความถี่: |
100kHz |
ระยะอุณหภูมิ: |
-55°ซ ถึง +175°ซ |
ระดับความกระชับกําลัง: |
1200V |
แรงดันไฟไดโอดตกคร่อมร่างกาย: |
1.5V |
คะแนนปัจจุบัน: |
20A |
ค่าผ่านประตู: |
20nC |
แรงดันธรณีประตู: |
4V |
แรงดันแยก: |
2500V |
อุณหภูมิทางแยกสูงสุด: |
175°ซ |
การต่อต้านในสถานะ: |
0.1โอห์ม |
ความจุเอาต์พุต: |
50pF |
ประเภทของแพคเกจ: |
TO-247 |
ย้อนกลับเวลาการกู้คืน: |
20 น |
ลัดวงจรทนทานต่อเวลา: |
10μs |
สลับความถี่: |
100kHz |
ระยะอุณหภูมิ: |
-55°ซ ถึง +175°ซ |
ระดับความกระชับกําลัง: |
1200V |
ลักษณะ:
□ ความดันปิดสูงที่มีความต้านทานการเปิดต่ํา
□ การสลับความเร็วสูงกับความจุต่ํา
□ ไดโอ้ดในตัวที่เร็วที่มีการฟื้นฟูกลับที่ต่ํา (Qrr)
แบบปกติ การใช้งาน:
□ อินเวอร์เตอร์ไฟฟ้าไฟฟ้า
□ เครื่องชาร์จ
□ ระบบเก็บพลังงาน
□ การจัดหาพลังงานอุตสาหกรรม
□ เครื่องยนต์อุตสาหกรรม
ขนาดสูงสุด การจัดอันดับ @Tc=25°C (เว้นแต่ อย่างอื่น กําหนด)
| รายการ | สัญลักษณ์ | เงื่อนไข | ค่า | หน่วย |
| ความดันของแหล่งระบายน้ํา | VDSmax | VGS=0V, ID=100μA | 1200 | V |
| ความดันของแหล่งประตู | VGSop | สถาติ | -5/+20 | V |
| ความดันสูงสุดของแหล่งประตู | VGSmax | สถาติ | -8/+22 | V |
|
กระแสระบายน้ําต่อเนื่อง |
ID |
VGS=20V, Tc=25°C | 75 | A |
| VGS=20V, Tc=100°C | 53 | |||
| กระแสระบายน้ําแบบกระแทก | ID ((pulse) | ความกว้างของกระแทก tp จํากัดโดย Tjmax | 120 | A |
| การ ขาด แรง | PD | TC=25°C, Tj=175°C | 366 | W |
| ระยะทางการทํางาน | Tj | -55 ถึง +175 | °C | |
| ระยะอุณหภูมิในการเก็บรักษา | Tstg | -55 ถึง +175 | °C |
| รายการ | สัญลักษณ์ | เงื่อนไข |
นาที |
ค่า แบบว่า |
แม็กซ์ |
หน่วย |
| ความดันการแยกของแหล่งระบายน้ํา | V ((BR) DSS | VGS=0V, ID=100μA | 1200 | - | - | V |
|
ความดันขั้นต่ําประตู |
VGS ((th) |
VDS=VGS, ID=10mA | 2.0 | 2.8 | 3.5 |
V |
| VDS=VGS, ID=10mA, Tj=175°C | - | 1.9 | - | |||
| ความแรงดันการระบายไฟฟ้าประตูศูนย์ (Zero Gate Voltage Drain) | IDSS | VDS = 1200V, VGS = 0V | - | 1 | 100 | μA |
| กระแสการรั่วไหลจากแหล่งประตู | IGSS | VGS=20V, VDS=0V | - | 10 | 100 | nA |
|
ความต้านทานในสภาพของแหล่งระบาย |
RDS (เปิด) |
VGS=20V, ID=35A | - | 40 | 60 |
mΩ |
| VGS=20V, ID=35A, Tj=175°C | - | 64 | - | |||
| VGS=18V, ID=35A | - | 43 | 70 | |||
| VGS=18V, ID=35A, Tj=175°C | - | 67 | - | |||
|
การนําทางข้าม |
gfs |
VDS = 20V, IDS = 35A | - | 20 | - |
S |
| VDS=20V, IDS=35A, Tj=175°C | - | 18 | - | |||
| พลังงานการเปิด (FWD) |
อีออน |
VDS=800V VGS=-5V/20V, ID=35A |
- |
635 |
- |
|
|
พลังงานการสลับปิด (FWD) |
เออฟ |
RG ((ext) = 2.5Ω, L=200μH, Tj=25°C FWD=SPS40MA12E4S |
- |
201 |
- |
μJ |
| เปิดเวลาช้า | td ((on) | - | 9 | - | ||
| เวลาขึ้น | tr | VDD=800V | - | 30 | - | |
|
VGS=-5V/20V ID=35A |
ns | |||||
| เวลาช้าในการปิด | td (ปิด) | - | 31 | - | ||
| RG ((ext) = 2.5Ω, L=200μH | ||||||
| ช่วงฤดูใบไม้ร่วง | tf | - | 12 | - | ||
| การชาร์จประตูสู่แหล่ง | Qgs |
VDS=800V, VGS=-5V/20V, ID=35A |
- | 40 | - | |
| การชาร์จ Gate to Drain | Qgd | - | 60 | - | nC | |
| ค่าบริการประตูทั้งหมด | Qg | - | 163 | - | ||
| ความจุเข้า | Ciss |
VGS = 0V, VDS = 1000V f=1MHz VAC=25mV |
- | 2534 | - |
pF |
| ความจุออก | คอส | - | 110 | - | ||
| ความจุในการถ่ายทอดกลับ | Crss | - | 26 | - | ||
| COSS พลังงานที่เก็บไว้ | เออส | - | 70 | - | μJ | |
| ความต้านทานประตูภายใน | RG ((int) | f=1MHz, VAC=25mV | - | 1.6 | - | Ω |
ย้อนหลัง ไดโอเดส ลักษณะ @Tc=25°C (เว้นแต่ อย่างอื่น กําหนด)
| รายการ | สัญลักษณ์ | เงื่อนไข |
นาที |
ค่า แบบว่า |
แม็กซ์ |
หน่วย |
|
ความดันต่อหน้าของไดโอเดส |
VSD |
VGS=-5V, ISD=20A | - | 4.9 | 7 | V |
| VGS=-5V, ISD=20A, Tj=175°C | - | 4.1 | - | V | ||
|
ไดโอเดสต่อเนื่อง ต่อไปกระแส |
IS | VGS=-5V | - | 75 | - | A |
|
เวลาฟื้นฟูกลับ |
trr | VGS=-5V | - | 32 | - | ns |
|
ค่าเรียกคืนกลับ |
Qrr | ISD = 35A | - | 769 | - | nC |
| ปัจจุบันการฟื้นฟูกลับสูงสุด | อีริม | VR=800V, di/dt=3000A/μs | - | 39 | - | A |
ย้อนหลัง ไดโอเดส ลักษณะ @Tc=25°C (เว้นแต่ อย่างอื่น กําหนด)
| รายการ | สัญลักษณ์ | เงื่อนไข |
นาที |
ค่า แบบว่า |
แม็กซ์ |
หน่วย |
| ความต้านทานทางความร้อนจากจุดเชื่อมไปยังกระเป๋า | RθJC | - | 0.41 | - | °C/W |
แบบปกติ ผลงาน
แบบปกติ ผลงาน
นี่คือทรานซิสเตอร์ผลสนามโลหะ-ออกไซด์-ครึ่งนํา (MOSFET) ของซิลิคอนคาร์ไบด์ (SiC) ที่มีความกระชับกําลังปริมาณ 1200V และความต้านทาน (RDS ((on)) ของ 40 มิลลิโอมส์ (40mΩ)SiC MOSFETs เป็นที่รู้จักสําหรับความสามารถความดันสูงและความต้านทานในสภาพต่ําทําให้มันเหมาะสําหรับการใช้งานอิเล็กทรอนิกส์พลังงานที่ประหยัด เช่น เครื่องแปลงความถี่สูงและรถไฟฟ้าความต้านทาน 40mΩ ในสภาพเปิดชี้ให้เห็นถึงการสูญเสียพลังงานที่ค่อนข้างต่ําในระหว่างการนํา, ส่งผลให้มีประสิทธิภาพที่ดีขึ้นในการใช้งานพลังงานสูง
