รายละเอียดสินค้า
หมายเลขรุ่น: SPS12MA12E4S
เงื่อนไขการชําระเงินและการจัดส่ง
คะแนนปัจจุบัน: |
40A |
ค่าผ่านประตู: |
120nC |
แรงดันธรณีประตู: |
4V |
แรงดันแยก: |
2500V |
ไร้สารตะกั่ว: |
ใช่ |
สไตล์การติดตั้ง: |
ผ่านหลุม |
การต่อต้านในสถานะ: |
0.015Ω |
ประเภทของแพคเกจ: |
TO-247 |
ย้อนกลับเวลาการกู้คืน: |
25 น |
เป็นไปตาม RoHS: |
ใช่ |
ลัดวงจรทนทานต่อเวลา: |
10μs |
สลับความถี่: |
100kHz |
ระยะอุณหภูมิ: |
-40°ซ ถึง 175°ซ |
ระดับความกระชับกําลัง: |
1200V |
คะแนนปัจจุบัน: |
40A |
ค่าผ่านประตู: |
120nC |
แรงดันธรณีประตู: |
4V |
แรงดันแยก: |
2500V |
ไร้สารตะกั่ว: |
ใช่ |
สไตล์การติดตั้ง: |
ผ่านหลุม |
การต่อต้านในสถานะ: |
0.015Ω |
ประเภทของแพคเกจ: |
TO-247 |
ย้อนกลับเวลาการกู้คืน: |
25 น |
เป็นไปตาม RoHS: |
ใช่ |
ลัดวงจรทนทานต่อเวลา: |
10μs |
สลับความถี่: |
100kHz |
ระยะอุณหภูมิ: |
-40°ซ ถึง 175°ซ |
ระดับความกระชับกําลัง: |
1200V |
พลังงานแข็ง-DS-SPS12MA12E4S
1200V 12mΩ SiC MOSFET
ลักษณะ:
□ ความดันปิดสูงที่มีความต้านทานการเปิดต่ํา
□ การสลับความเร็วสูงกับความจุต่ํา
□ ไดโอ้ดในตัวที่เร็วที่มีการฟื้นฟูกลับที่ต่ํา (Qrr)
แบบปกติ การใช้งาน:
□ อินเวอร์เตอร์ไฟฟ้าไฟฟ้า
□ เครื่องชาร์จ
□ ระบบเก็บพลังงาน
□ การจัดหาพลังงานอุตสาหกรรม
□ เครื่องยนต์อุตสาหกรรม
ขนาดสูงสุด การจัดอันดับ @Tc=25°C (เว้นแต่ อย่างอื่น กําหนด)
| รายการ | สัญลักษณ์ | เงื่อนไข | ค่า | หน่วย |
| ความดันของแหล่งระบายน้ํา | VDSmax | VGS=0V, ID=100μA | 1200 | V |
| ความดันของแหล่งประตู | VGSop | สถาติ | -5/+20 | V |
| ความดันสูงสุดของแหล่งประตู | VGSmax | สถาติ | -8/+22 | V |
|
กระแสระบายน้ําต่อเนื่อง |
ID |
VGS=20V, Tc=25°C | 214 |
A |
| VGS=20V, Tc=100°C | 151 | |||
| กระแสระบายน้ําแบบกระแทก | ID ((pulse) | ความกว้างของกระแทก tp จํากัดโดย Tjmax | 400 | A |
| การ ขาด แรง | PD | TC=25°C, Tj=175°C | 938 | W |
| ระยะทางการทํางาน | Tj | -55 ถึง +175 | °C | |
| ระยะอุณหภูมิในการเก็บรักษา | Tstg | -55 ถึง +175 | °C |
เครื่องไฟฟ้า ลักษณะ @Tc=25°C (เว้นแต่ อย่างอื่น กําหนด)
| รายการ | สัญลักษณ์ | เงื่อนไข |
ค่า นาที แบบว่า แม็กซ์ |
หน่วย | ||
| ความดันการแยกของแหล่งระบายน้ํา | V ((BR) DSS | VGS=0V, ID=100μA | 1200 | - | - | V |
| ความดันขั้นต่ําประตู |
VGS ((th) |
VDS=VGS, ID=40mA | 2.0 | 2.7 | 3.5 | V |
| VDS=VGS, ID=40mA, Tj=175°C | - | 1.9 | - | |||
| ความแรงดันการระบายไฟฟ้าประตูศูนย์ (Zero Gate Voltage Drain) | IDSS | VDS = 1200V, VGS = 0V | - | 2 | 100 | μA |
| กระแสการรั่วไหลจากแหล่งประตู | IGSS | VGS=20V, VDS=0V | - | 10 | 100 | nA |
|
ความต้านทานในสภาพของแหล่งระบาย |
RDS (เปิด) |
VGS=20V, ID=100A | - | 12 | 20 |
mΩ |
| VGS=20V, ID=100A, Tj=175°C | - | 20 | - | |||
| VGS=18V, ID=100A | - | 13 | 25 | |||
| VGS=18V, ID=100A, Tj=175°C | - | 21 | - | |||
| การนําทางข้าม |
gfs |
VDS = 20V, IDS = 100A | - | 60 | - | S |
| VDS=20V, IDS=100A, Tj=175°C | - | 52 | - | |||
|
พลังงานการเปิด (FWD) |
อีออน |
VDS=800V,VGS=-5V/20V,ID=100A,RG(ext)=5Ω,L=100μH,Tj=25°C FWD=SPS12MA12E4S |
- |
5.2 |
- |
mJ |
| พลังงานการสลับปิด (FWD) |
เออฟ |
- | 3.7 | - | ||
|
เปิดเวลาช้า |
td ((on) |
VDD=800V, VGS=-5V/20V, ID=100A,RG(ext)=5Ω, L=100μH |
- |
24 |
- |
ns |
| เวลาขึ้น | tr | - | 149 | - | ||
| เวลาช้าในการปิด | td (ปิด) | - | 145 | - | ||
| ช่วงฤดูใบไม้ร่วง | tf | - | 49 | - | ||
|
การชาร์จประตูสู่แหล่ง |
Qgs |
VDS=800V, VGS=-5V/20V, ID=100A |
- |
215 |
- |
nC |
| การชาร์จ Gate to Drain | Qgd | - | 179 | - | ||
| ค่าบริการประตูทั้งหมด | Qg | - | 577 | - | ||
| ความจุเข้า |
Ciss |
VGS = 0V, VDS = 1000V f=1MHz VAC=25mV |
- | 8330 | - |
pF |
| ความจุออก | คอส | - | 343 | - | ||
| ความจุในการถ่ายทอดกลับ | Crss | - | 57 | - | ||
| COSS พลังงานที่เก็บไว้ | เออส | - | 217 | - | μJ | |
| ความต้านทานประตูภายใน |
RG ((int) |
f=1MHz, VAC=25mV | - | 0.8 | - | Ω |
ย้อนหลัง ไดโอเดส ลักษณะ @Tc=25°C (เว้นแต่ อย่างอื่น กําหนด)
| รายการ สัญลักษณ์ | เงื่อนไข |
ค่า หน่วย นาที แบบว่า แม็กซ์ |
||||
| ความดันต่อหน้าของไดโอเดส |
VSD |
VGS=-5V, ISD=50A | - | 4.7 | 7 | V |
| VGS=-5V, ISD=50A, Tj=175°C | - | 3.8 | - | V | ||
| ไดโอเดสต่อเนื่อง ต่อไปกระแส |
IS |
VGS=-5V | - | 214 | - | A |
| เวลาฟื้นฟูกลับ | trr | VGS=-5V | - | 46 | - | ns |
| ค่าเรียกคืนกลับ | Qrr | ISD = 100A | - | 1 | - | nC |
| ปัจจุบันการฟื้นฟูกลับสูงสุด | อีริม | VR=800V, di/dt=1597A/μs | - | 37 | - | A |
ย้อนหลัง ไดโอเดส ลักษณะ @Tc=25°C (เว้นแต่ อย่างอื่น กําหนด)
| รายการ สัญลักษณ์ | เงื่อนไข | ค่า หน่วย | ||||
| ความต้านทานทางความร้อนจากจุดเชื่อมไปยังกระเป๋า | RθJC | - | 0.16 | - | °C/W | |
| ความต้านทานทางความร้อน จากจุดเชื่อมต่อไปยังสภาพแวดล้อม |
RθJA |
- | 32 | - | °C/W | |
ผลประกอบทั่วไป
ผลประกอบทั่วไป
ผลประกอบทั่วไป
ผลประกอบทั่วไป
ผลประกอบทั่วไป
นี่คือ MOSFET ซิลิคอนคาร์ไบด์ (SiC) 1200 วอลต์ที่มีความต้านทานในสภาพ 12 มิลิโฮม (12mΩ) SiC MOSFETs เป็นที่รู้จักกันดีด้วยความสามารถความแรงสูงและความต้านทานในสภาพต่ําทําให้มันเหมาะสําหรับการใช้งานอิเล็กทรอนิกส์ที่มีประสิทธิภาพสูง เช่น เครื่องแปลงความถี่สูง และรถไฟฟ้า.

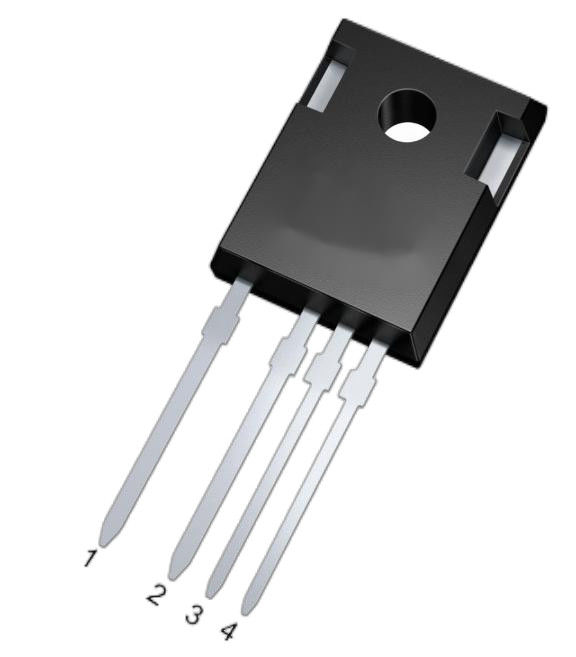

แพ็คเกจ รูปแบบ: TO-247-4L
