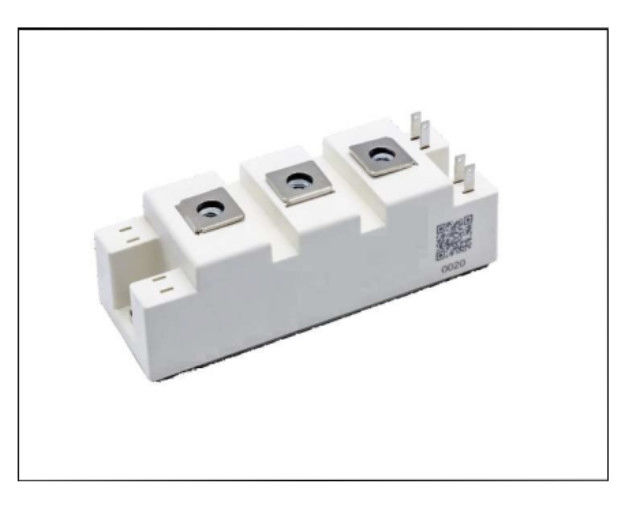

150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10.

Name: 150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10.
Brand: 150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10.
SKU: SPS150B12G3M4
Rating: 4.9 (148 reviews)

รายละเอียดสินค้า

หมายเลขรุ่น: SPS150B12G3M4

เงื่อนไขการชําระเงินและการจัดส่ง

หา ราคา ที่ ดี ที่สุด

รายละเอียดสินค้า

คําอธิบายสินค้า

เน้น:
                                                โมดูล IGBT พลังงานสูง 34 มม, 150A โมดูล IGBT พลังงานสูง, โมดูล IGBT 150A 34 มม.


150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10.

พลังงานแข็งแรง DS-SPS150B12G3M4-S0401G0021 V10.

1200V 150A IGBT ครึ่งหนึ่ง สะพาน โมดูล

1200V 150A IGBT

ลักษณะ:

□ เทคโนโลยี Trench+ Field Stop 1200V

□ ไดโอ้ดที่เคลื่อนไหวได้อย่างอิสระ พร้อมการฟื้นฟูกลับที่เร็วและอ่อน

□ V_{CE ((sat)}มีสัดส่วนอุณหภูมิบวก

□ เสียน้อยในการเปลี่ยน

แบบปกติ การใช้งาน:

□ มอเตอร์/เครื่องขับเคลื่อน

□ เครื่องแปลงพลังงานสูง

□ UPS

□ โฟตวอลเตีย

แพ็คเกจ

รายการ	สัญลักษณ์	เงื่อนไข		ค่า			หน่วย
ความดันการทดสอบการแยก	VISOL	RMS, f = 50 Hz, t = 1 นาที		4.0			kV
วัสดุของแผ่นฐานโมดูล				คู
การแยกตัวภายใน		(ประเภท 1, IEC 61140) การกันความร้อนพื้นฐาน (ประเภท 1, IEC 61140)		อัล₂O₃
ระยะการเคลื่อนย้าย	dcreep	ปลายทางสู่เครื่องระบายความร้อน		17.0			mm
	dcreep	สายท้ายต่อสายท้าย		20.0
การอนุญาต	dชัดเจน	ปลายทางสู่เครื่องระบายความร้อน		17.0			mm
	dชัดเจน	สายท้ายต่อสายท้าย		9.5
อัตราการติดตามเปรียบเทียบ	CTI			> 200

รายการ	สัญลักษณ์	เงื่อนไข		ค่า			หน่วย
				นาที	แบบว่า	แม็กซ์
โมดูลการดึงดูดที่หลง	LsCE				20		nH
โมดูลต่อต้านการนํา, ปลาย - ชิป	RCC+EE		T_C= 25°C		0.65		mΩ
อุณหภูมิการเก็บรักษา	Tstg			- 40		125	°C
ทอร์คการติดตั้งสําหรับการติดตั้งโมดูล	M6			3.0		5.0	Nm
ทอร์ม็อตการเชื่อมต่อปลายทาง	M5			2.5		5.0	Nm
น้ําหนัก	G				160		g

IGBT

ขนาดสูงสุด เรต ค่า

รายการ	สัญลักษณ์	เงื่อนไข		ค่า	หน่วย
ความดันของเครื่องเก็บไฟฟ้า	VCES		T_vj= 25°C	1200	V
ความดันสูงสุดของตัวออกประตู	VGES			± 20	V
ความดันระยะสั้น Gate-Emitter	VGES	t_p≤ 10μs, D=001		± 30	V
กระแสไฟฟ้าแบบต่อเนื่องในคอลเลคเตอร์	ฉัน_C		T_C= 25°C	200	A
กระแสไฟฟ้าแบบต่อเนื่องในคอลเลคเตอร์	ฉัน_C		T_C= 100 °C	150	A
กระแสไฟฟ้าสะสมแบบกระแทกtp จํากัดโดย T_jmax	ICpulse			300	A
การสูญเสียพลังงาน	Ptot			600	W

ลักษณะ ค่า

รายการ	สัญลักษณ์	เงื่อนไข		ค่า			หน่วย
รายการ	สัญลักษณ์	เงื่อนไข		นาที	แบบว่า	แม็กซ์	หน่วย
ความดันความอิ่มของคอลเลคเตอร์-เอเมเตอร์	VCE ((sat)	ฉัน_C= 150A, V_{สาธารณธรรม}= 15V	T_vj= 25°C		1.50	1.80	V
			T_vj= 125 °C		1.65
			T_vj= 150°C		1.70
ความดันขั้นต่ําประตู	VGE ((th)	V_CE=V_{สาธารณธรรม}ฉัน_C= 6mA		5.0	5.8	6.5	V
ไฟฟ้าตัดสายเก็บ-ออก	ICES	V_CE= 1200V, V_{สาธารณธรรม}=0V	T_vj= 25°C			100	μA
ไฟฟ้าตัดสายเก็บ-ออก	ICES	V_CE= 1200V, V_{สาธารณธรรม}=0V	T_vj= 150°C			5	mA
กระแสการรั่วไหลของ Gate-Emitter	IGES	V_CE=0V,V_{สาธารณธรรม}=±20V, T_vj= 25°C		- 200 บาท		200	nA
ค่าประตู	Q_G	V_CE= 600V, I_C= 150A, V_{สาธารณธรรม}= ± 15 วอลต์			1.8		μC
ความจุเข้า	สี	V_CE= 25V, V_{สาธารณธรรม}=0V, f =100kHz			30.0		nF
ความจุออก	โคส				0.95
ความจุในการถ่ายทอดกลับ	เคลส				0.27
เครื่องต่อรองประตูภายใน	RGint	T_vj= 25°C			2		Ω
ระยะเวลาการชะลอการเปิด เครื่องอัดแรง	td ((on)	V_CC= 600V,I_C= 150A R_G=3.3Ω, V_{สาธารณธรรม}= ± 15 วอลต์	T_vj= 25°C		128		ns
			T_vj= 125 °C		140		ns
			T_vj= 150°C		140		ns
ระยะเวลาการขึ้น, ความจูงแรง	t_r		T_vj= 25°C		48		ns
			T_vj= 125 °C		52		ns
			T_vj= 150°C		52		ns
ระยะเวลาการหยุดการทํางาน, ความจุ	td (ปิด)	V_CC= 600V,I_C= 150A R_G=3.3Ω, V_{สาธารณธรรม}= ± 15 วอลต์	T_vj= 25°C		396		ns
			T_vj= 125 °C		448		ns
			T_vj= 150°C		460		ns
เวลาตก โหลดอ่อนแรง	t_f		T_vj= 25°C		284		ns
			T_vj= 125 °C		396		ns
			T_vj= 150°C		424		ns
ความเสียของพลังงานในการเปิดต่อจังหวะ	อีออน	V_CC= 600V,I_C= 150A R_G=3.3Ω, V_{สาธารณธรรม}= ± 15 วอลต์	T_vj= 25°C		4.9		mJ
			T_vj= 125 °C		7.6		mJ
			T_vj= 150°C		8.3		mJ
ปิดการสูญเสียพลังงานต่อจังหวะ	เออฟ		T_vj= 25°C		16.1		mJ
			T_vj= 125 °C		21.7		mJ
			T_vj= 150°C		22.5		mJ
ข้อมูล SC	ISC	V_{สาธารณธรรม}≤15V, V_CC= 800V	tp≤10μs T_vj= 150°C			650	A
ความต้านทานทางความร้อน IGBT	RthJC					0.25	K / W
อุณหภูมิการทํางาน	TJop			- 40		150	°C

ไดโอเดส

ขนาดสูงสุด เรต ค่า

รายการ	สัญลักษณ์	เงื่อนไข		ค่า	หน่วย
ความดันกลับที่ซ้ํา	VRRM		T_vj= 25°C	1200	V
กระแสไฟฟ้าต่อเนื่องต่อเนื่อง	ฉัน_F			150	A
ไดโอเดสกระแทกปัจจุบันtp จํากัดโดย T_Jmax	IFpulse			300	A

ลักษณะ ค่า

รายการ	สัญลักษณ์	เงื่อนไข		ค่า			หน่วย
				นาที	แบบว่า	แม็กซ์
ความดันด้านหน้า	V_F	ฉัน_F= 150A, V_{สาธารณธรรม}=0V	T_vj= 25°C		2.30	2.70	V
			T_vj= 125 °C		2.50
			T_vj= 150°C		2.50
เวลาฟื้นคืนกลับ	trr	ฉัน_F= 150A ก._F/dt=-3300A/μs (T)_vj= 150 °C) V_R= 600 วอลต์ V_{สาธารณธรรม}=-15V	T_vj= 25°C		94		ns
			T_vj= 125 °C		117
			T_vj= 150°C		129
กระแสการฟื้นฟูกลับสูงสุด	IRRM		T_vj= 25°C		151		A
			T_vj= 125 °C		166
			T_vj= 150°C		170
ค่าเรียกคืนกลับ	QRR		T_vj= 25°C		15.6		μC
			T_vj= 125 °C		23.3
			T_vj= 150°C		24.9
ความสูญเสียพลังงานการฟื้นฟูกลับต่อกระแทก	อีเรค		T_vj= 25°C		6.7		mJ
			T_vj= 125 °C		10.9
			T_vj= 150°C		11.9
การต่อต้านความร้อนของไดโอเดส	RthJCD					0.46	K / W
อุณหภูมิการทํางาน	TJop			- 40		150	°C

ผลิต คุณลักษณะ (typical) ผลิต คุณลักษณะ (ประจํา)

ฉัน_C= f (V)_CE) I_C= f (V)_CE) T_vj= 150 °C

150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10. 5

IGBT

การโอน คุณลักษณะ ((แบบ) การเปลี่ยน การเสีย IGBT(ประจํา)

ฉัน_C= f (V)_{สาธารณธรรม}) E = f (R_G)

V_CE= 20VV_{สาธารณธรรม}= ±15V, I_C= 150A, V_CE= 600V

150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10. 6

IGBT RBSOA

การเปลี่ยน การเสีย IGBT(แบบปกติ) กลับ ความคัดค้าน ปลอดภัย การทํางาน พื้นที่ ((RBSOA)

E = f (I_C) I_C=f (V)_CE)

V_{สาธารณธรรม}= ± 15V, R_G= 3.3Ω, V_CE= 600VV_{สาธารณธรรม}= ± 15V, R_โกฟ= 5.1Ω, T_vj= 150 °C

150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10. 7

แบบปกติ ความจุ ในฐานะ a ปฏิบัติการ ของ คอลเลคเตอร์-เอมีเตอร์ ความดัน การชาร์จประตู (ปกติ)

C = f (V)_CE) V_{สาธารณธรรม}= f (Q_G)

f = 100 kHz, V_{สาธารณธรรม}= 0V I_C= 150A, V_CE= 600V

150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10. 8

IGBT ต่อไป ลักษณะ ของ ไดโอเดส (ทั่วไป)

IGBT อ่อนเพลีย ความร้อน อุปทาน ในฐานะ a ปฏิบัติการ ของหัวใจ ความกว้างฉัน_F= f (V)_F)

Zth(j-c) = f (t)

150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10. 9

การสลับความสูญเสีย ไดโอเดส (แบบปกติ) การสลับการสูญเสีย ไดโอเดส (แบบปกติ)

E_ราคา= f (R_G) E_ราคา= f (I_F)

ฉัน_F= 150A, V_CE= 600V R_G= 3.3Ω, V_CE= 600V

150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10. 10

ไดโอเดส อ่อนเพลีย ความร้อน อุปทาน ในฐานะ a ปฏิบัติการ ของ กลาก ความกว้าง

Zth(j-c) = f (t)

150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10. 11

โมดูลครึ่งสะพาน IGBT 1200V 150A รวม IGBT สองตัวในรูปแบบครึ่งสะพาน เหมาะสําหรับการใช้งานที่ต้องการพลังงานปานกลางสูงที่ให้การควบคุมความดัน (1200V) และกระแสไฟฟ้า (150A) ได้อย่างแม่นยําการทําความเย็นที่มีประสิทธิภาพเป็นสิ่งจําเป็นสําหรับการทํางานที่น่าเชื่อถือ และคุณสมบัติรายละเอียดสามารถพบได้ในใบข้อมูลของผู้ผลิต

วงจร ภาพแผน หัวข้อ

150A โมดูล IGBT พลังงานสูง 34mm DS-SPS150B12G3M4-S0401G0021 V10. 12

แพ็คเกจ รูปแบบ

ขนาด (มม)
