รายละเอียดสินค้า
หมายเลขรุ่น: SPS100B17G3R8
เงื่อนไขการชําระเงินและการจัดส่ง
การกำหนดค่า: |
อินเวอร์เตอร์ 3 เฟส |
ปัจจุบัน - ตัวสะสม (Ic) (สูงสุด): |
200A |
ปัจจุบัน - คอลเลคเตอร์คัตออฟ (สูงสุด): |
1mA |
ค่าผ่านประตู: |
100nC |
ประเภทอินพุต: |
มาตรฐาน |
ประเภทการติดตั้ง: |
ติดแชสซี |
อุณหภูมิการทํางาน: |
-40°C ~ 150°C |
กล่อง / กระเป๋า: |
โมดูล 34 มม |
ประเภทของแพคเกจ: |
โมดูล |
กำลัง - สูงสุด: |
1.2กิโลวัตต์ |
เวลาการกู้คืนย้อนกลับ (trr): |
100ns |
พลังงานสวิตชิ่ง: |
1.2mJ |
แรงดัน - การแยกอิมิตเตอร์ของตัวสะสม (สูงสุด): |
600V |
ความดัน - ความชุ่มชื่นของตัวประกอบไฟฟ้า (Max): |
1.8V |
การกำหนดค่า: |
อินเวอร์เตอร์ 3 เฟส |
ปัจจุบัน - ตัวสะสม (Ic) (สูงสุด): |
200A |
ปัจจุบัน - คอลเลคเตอร์คัตออฟ (สูงสุด): |
1mA |
ค่าผ่านประตู: |
100nC |
ประเภทอินพุต: |
มาตรฐาน |
ประเภทการติดตั้ง: |
ติดแชสซี |
อุณหภูมิการทํางาน: |
-40°C ~ 150°C |
กล่อง / กระเป๋า: |
โมดูล 34 มม |
ประเภทของแพคเกจ: |
โมดูล |
กำลัง - สูงสุด: |
1.2กิโลวัตต์ |
เวลาการกู้คืนย้อนกลับ (trr): |
100ns |
พลังงานสวิตชิ่ง: |
1.2mJ |
แรงดัน - การแยกอิมิตเตอร์ของตัวสะสม (สูงสุด): |
600V |
ความดัน - ความชุ่มชื่นของตัวประกอบไฟฟ้า (Max): |
1.8V |

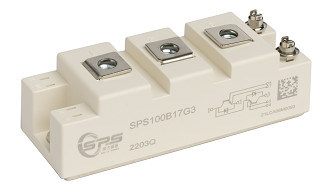

พลังงานแข็งแรง DS-SPS100B17G3R8-S04010015 V10
1700 วอลต์ 100A IGBT ครึ่งหนึ่ง สะพาน โมดูล
1700 วอลต์ 100A IGBT
ลักษณะ:
□ เทคโนโลยี 1700V Trench+ Field Stop
□ ไดโอ้ดที่เคลื่อนไหวได้อย่างอิสระ พร้อมการฟื้นฟูกลับที่เร็วและอ่อน
□ VCE ((sat)มีสัดส่วนอุณหภูมิบวก
□ เสียน้อยในการเปลี่ยน
แบบปกติ การใช้งาน:
□ มอเตอร์/เครื่องขับเคลื่อน
□ เครื่องแปลงพลังงานสูง
□ UPS
□ โฟตวอลเตีย
แพ็คเกจ
| รายการ | สัญลักษณ์ | เงื่อนไข | ค่า | หน่วย | |||
|
ความดันการทดสอบการแยก |
VISOL | RMS, f = 50 Hz, t = 1 นาที |
4.0 |
kV |
|||
|
วัสดุของแผ่นฐานโมดูล |
คู |
||||||
|
การแยกตัวภายใน |
(ประเภท 1, IEC 61140) การกันความร้อนพื้นฐาน (ประเภท 1, IEC 61140) |
อัล2O3 |
|||||
|
ระยะการเคลื่อนย้าย |
dcreep | ปลายทางสู่เครื่องระบายความร้อน | 17.0 |
mm |
|||
| dcreep | สายท้ายต่อสายท้าย | 20.0 | |||||
|
การอนุญาต |
dชัดเจน | ปลายทางสู่เครื่องระบายความร้อน | 17.0 |
mm |
|||
| dชัดเจน | สายท้ายต่อสายท้าย | 9.5 | |||||
|
อัตราการติดตามเปรียบเทียบ |
CTI |
> 200 |
|||||
| รายการ | สัญลักษณ์ | เงื่อนไข | ค่า | หน่วย | |||
| นาที | แบบว่า | แม็กซ์ | |||||
|
โมดูลการดึงดูดที่หลง |
LsCE |
20 |
nH |
||||
|
โมดูลต่อต้านการนํา, ปลาย - ชิป |
RCC+EE | TC= 25°C |
0.65 |
mΩ |
|||
|
อุณหภูมิการเก็บรักษา |
Tstg |
- 40 |
125 |
°C | |||
|
ทอร์คการติดตั้งสําหรับการติดตั้งโมดูล |
M6 |
3.0 |
5.0 |
Nm |
|||
|
ทอร์ม็อตการเชื่อมต่อปลายทาง |
M5 |
2.5 |
5.0 |
Nm |
|||
|
น้ําหนัก |
G |
160 |
g |
||||
IGBT
| รายการ | สัญลักษณ์ | เงื่อนไข | ค่า | หน่วย | |
|
ความดันของเครื่องเก็บไฟฟ้า |
VCES | Tvj= 25°C |
1700 |
V |
|
|
ความดันสูงสุดของตัวออกประตู |
VGES |
± 20 |
V |
||
|
ความดันระยะสั้น Gate-Emitter |
VGES | tp≤ 10μs, D=001 |
± 30 |
V |
|
|
กระแสไฟฟ้าแบบต่อเนื่องในคอลเลคเตอร์ |
ฉันC | TC= 25°C | 180 |
A |
|
| TC= 100 °C | 100 | ||||
|
กระแสไฟฟ้าสะสมแบบกระแทกtp จํากัดโดย Tjmax |
ICpulse |
200 |
A |
||
|
การสูญเสียพลังงาน |
Ptot |
535 |
W |
||
ลักษณะ ค่า
| รายการ | สัญลักษณ์ | เงื่อนไข | ค่า | หน่วย | |||
| นาที | แบบว่า | แม็กซ์ | |||||
|
ความดันความอิ่มของคอลเลคเตอร์-เอเมเตอร์ |
VCE ((sat) | ฉันC= 100A, Vสาธารณธรรม= 15V | Tvj= 25°C | 1.65 | 1.95 |
V |
|
| Tvj= 125 °C | 1.90 | ||||||
| Tvj= 150°C | 1.92 | ||||||
|
ความดันขั้นต่ําประตู |
VGE ((th) | VCE=VสาธารณธรรมฉันC= 4mA |
5.0 |
5.8 |
6.5 |
V |
|
|
ไฟฟ้าตัดสายเก็บ-ออก |
ICES | VCE= 1700V, Vสาธารณธรรม=0V | Tvj= 25°C | 100 | μA | ||
| Tvj= 150°C | 5 | mA | |||||
|
กระแสการรั่วไหลของ Gate-Emitter |
IGES | VCE=0V,Vสาธารณธรรม=±20V, Tvj= 25°C | - 200 บาท | 200 | nA | ||
|
ค่าประตู |
QG | VCE= 900V, IC= 75A, Vสาธารณธรรม= ± 15 วอลต์ | 0.6 | μC | |||
|
ความจุเข้า |
สี | VCE= 25V, Vสาธารณธรรม=0V, f =100kHz | 9.00 |
nF |
|||
|
ความจุออก |
โคส | 0.58 | |||||
|
ความจุในการถ่ายทอดกลับ |
เคลส | 0.14 | |||||
|
เครื่องต่อรองประตูภายใน |
RGint | Tvj= 25°C | 9 | Ω | |||
|
ระยะเวลาการชะลอการเปิด เครื่องอัดแรง |
td ((on) | VCC= 900V,IC= 100A RG=5.1Ω, Vสาธารณธรรม= ± 15 วอลต์ | Tvj= 25°C | 194 | ns | ||
| Tvj= 125 °C | 218 | ns | |||||
| Tvj= 150°C | 222 | ns | |||||
|
ระยะเวลาการขึ้น, ความจูงแรง |
tr | Tvj= 25°C | 48 | ns | |||
| Tvj= 125 °C | 60 | ns | |||||
| Tvj= 150°C | 66 | ns | |||||
|
ระยะเวลาการหยุดการทํางาน, ความจุ |
td (ปิด) | VCC= 900V,IC= 100A RG=5.1Ω, Vสาธารณธรรม= ± 15 วอลต์ | Tvj= 25°C | 322 | ns | ||
| Tvj= 125 °C | 494 | ns | |||||
| Tvj= 150°C | 518 | ns | |||||
|
เวลาตก โหลดอ่อนแรง |
tf | Tvj= 25°C | 500 | ns | |||
| Tvj= 125 °C | 676 | ns | |||||
| Tvj= 150°C | 740 | ns | |||||
|
ความเสียของพลังงานในการเปิดต่อจังหวะ |
อีออน | VCC= 900V,IC= 100A RG=5.1Ω, Vสาธารณธรรม= ± 15 วอลต์ | Tvj= 25°C | 20.1 | mJ | ||
| Tvj= 125 °C | 33.4 | mJ | |||||
| Tvj= 150°C | 36.8 | mJ | |||||
|
ปิดการสูญเสียพลังงานต่อจังหวะ |
เออฟ | Tvj= 25°C | 20.7 | mJ | |||
| Tvj= 125 °C | 30.6 | mJ | |||||
| Tvj= 150°C | 32.8 | mJ | |||||
|
ข้อมูล SC |
ISC | Vสาธารณธรรม≤15V, VCC= 900V | tp≤10μs Tvj= 150°C |
360 |
A |
||
|
ความต้านทานทางความร้อน IGBT |
RthJC | 0.28 | K / W | ||||
|
อุณหภูมิการทํางาน |
TJop | - 40 | 175 | °C | |||
ไดโอเดส
| รายการ | สัญลักษณ์ | เงื่อนไข | ค่า | หน่วย | |
|
ความดันกลับที่ซ้ํา |
VRRM | Tvj= 25°C |
1700 |
V |
|
|
กระแสไฟฟ้าต่อเนื่องต่อเนื่อง |
ฉันF | TC= 25°C | 140 |
A |
|
| TC= 100 °C | 100 | ||||
|
ไดโอเดสกระแทกปัจจุบันtp จํากัดโดย TJmax |
IFpulse | 200 | |||
ลักษณะ ค่า
| รายการ | สัญลักษณ์ | เงื่อนไข | ค่า | หน่วย | |||
| นาที | แบบว่า | แม็กซ์ | |||||
|
ความดันด้านหน้า |
VF | ฉันF= 100A, Vสาธารณธรรม=0V | Tvj= 25°C | 2.00 | 2.40 |
V |
|
| Tvj= 125 °C | 2.15 | ||||||
| Tvj= 150°C | 2.20 | ||||||
|
เวลาฟื้นคืนกลับ |
trr |
ฉันF= 100A ก.F/dt=-2100A/μs (T)vj= 150 °C) VR= 900V Vสาธารณธรรม=-15V |
Tvj= 25°C | 120 |
ns |
||
| Tvj= 125 °C | 180 | ||||||
| Tvj= 150°C | 200 | ||||||
|
กระแสการฟื้นฟูกลับสูงสุด |
IRRM | Tvj= 25°C | 193 |
A |
|||
| Tvj= 125 °C | 216 | ||||||
| Tvj= 150°C | 218 | ||||||
|
ค่าเรียกคืนกลับ |
QRR | Tvj= 25°C | 20 |
μC |
|||
| Tvj= 125 °C | 40 | ||||||
| Tvj= 150°C | 47 | ||||||
|
ความสูญเสียพลังงานการฟื้นฟูกลับต่อกระแทก |
อีเรค | Tvj= 25°C | 4.9 |
mJ |
|||
| Tvj= 125 °C | 21.2 | ||||||
| Tvj= 150°C | 24.1 | ||||||
|
การต่อต้านความร้อนของไดโอเดส |
RthJCD |
0.40 |
K / W |
||||
|
อุณหภูมิการทํางาน |
TJop |
- 40 |
175 |
°C | |||
ผลิต คุณลักษณะ (typical) ผลิต คุณลักษณะ (ประจํา)
ฉันC= f (V)CE) IC= f (V)CE) Tvj= 150 °C
การโอน คุณลักษณะ ((แบบ) การเปลี่ยน การเสีย IGBT(ประจํา)
ฉันC= f (V)สาธารณธรรม) E = f (RG)
VCE= 20VVสาธารณธรรม= ±15V, IC= 100A, VCE= 900V
IGBT RBSOA
การเปลี่ยน การเสีย IGBT(แบบปกติ) กลับ ความคัดค้าน ปลอดภัย การทํางาน พื้นที่ ((RBSOA)
E = f (IC) IC=f (V)CE)
Vสาธารณธรรม= ± 15V, RG= 5.1Ω, VCE= 900V Vสาธารณธรรม= ± 15V, Rโกฟ= 5.1Ω, Tvj= 150 °C
แบบปกติ ความจุ ในฐานะ a ปฏิบัติการ ของ คอลเลคเตอร์-เอมีเตอร์ ความดัน การชาร์จประตู (ปกติ)
C = f (V)CE) Vสาธารณธรรม= f (QG)
f = 100 kHz, Vสาธารณธรรม= 0V IC= 100A, VCE= 900V
IGBT
IGBT อ่อนเพลีย ความร้อน อุปทาน ในฐานะ a ปฏิบัติการ ของหัวใจ ความกว้าง ลักษณะ ของ ไดโอเดส (ทั่วไป)
Zth(j-c) = f (t) IF= f (V)F)
การสลับความสูญเสีย ไดโอเดส (แบบปกติ) การสลับการสูญเสีย ไดโอเดส (แบบปกติ)
Eราคา= f (RG) Eราคา= f (IF)
ฉันF= 100A, VCE= 900V RG= 5.1Ω, VCE= 900V
ไดโอเดส อ่อนเพลีย ความร้อน อุปทาน ในฐานะ a ปฏิบัติการ ของ กลาก ความกว้าง
Zth(j-c) = f (t)
"โมดูลครึ่งสะพาน IGBT 1700V 100A" รวม IGBT สองตัวในระบบครึ่งสะพาน เหมาะสําหรับการใช้งานที่ต้องการพลังงานปานกลางมันให้การควบคุมแม่นยํามากกว่าความดัน (1700V) และปัจจุบัน (100A)รายละเอียดสามารถพบได้ในใบข้อมูลของผู้ผลิต
วงจร ภาพแผน หัวข้อ
แพ็คเกจ รูปแบบ
ขนาด (มม)
mm
